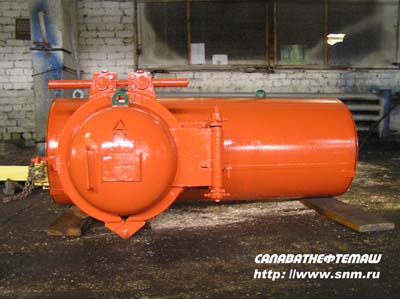

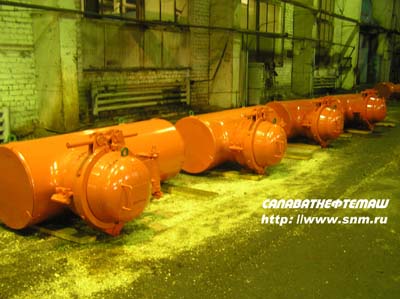

Люк PN –Т для трубопроводов

Люки PN-Т для трубопроводов DN 500, 700 и 1000 мм предназначенны для установки на входном и выходном трубопроводах нагнетателя компрессорных станций с целью обеспечения доступа во внутреннюю полость трубопровода. Конкретное место установки люка определяется рабочими чертежами газовых обвязок компрессорных станций (КС), выполняемыми проектными организациями ОАО "Газпром".

Люк может эксплуатироваться на открытом воздухе в условиях умеренного и холодного климата УХЛ категории размещения 1 по ГОСТ 15150. В зависимости от сейсмичности района размещения компрессорных станций люк может изготавливаться в двух исполнениях:

• Hе сейсмостойкого исполнения для районов с сейсмичностью до 6 баллов включительно;
• сейсмостойкого исполнения для районов с сейсмичностью свыше 6 до 9 баллов включительно (С).

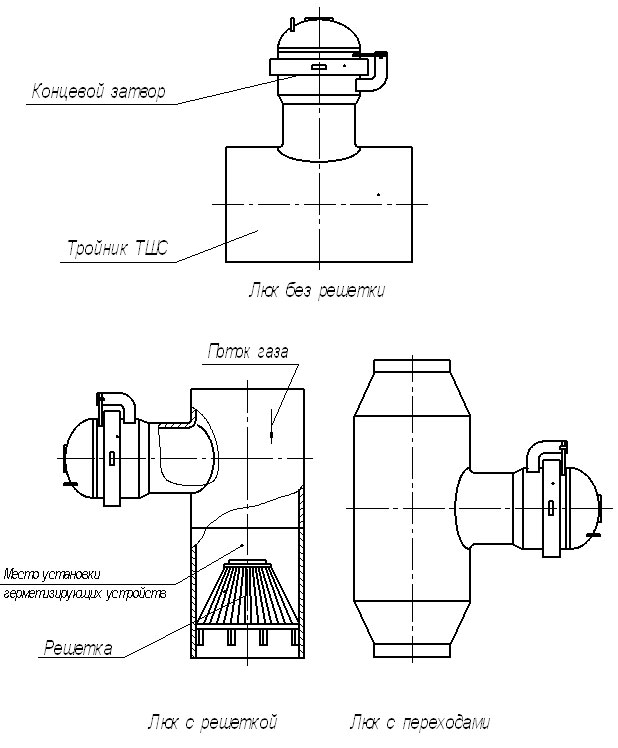

Люк выполнен в виде концевого затвора Ду 500, приваренного на ответвлении штампосварного тройника ТШС 1020х530, 720х530 и 530х530. В конструкции люка должны применяться тройники штампосварные, изготавливаемые по Газ ТУ 102 488/1 или другим нормативным документам, согласованным в установленном порядке с ОАО "Газпром".
