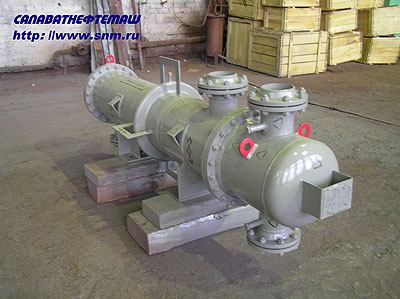

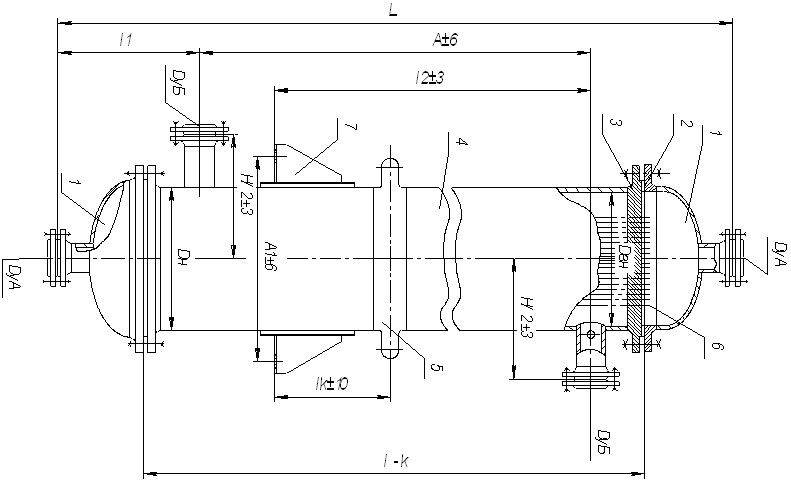

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе

Теплообменники кожухотрубные с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе (далее - аппараты): теплообменники «Т», холодильники «X», конденсаторы «К», испарители «И» типов «Н» и «К» и их модификации предназначены для теплообмена жидких и газообразных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.

Охлаждающей средой в холодильниках и конденсаторах является вода или другая нетоксичная, невзрыво- и непожароопасная жидкость с температурой кипения при давлении 0,07 МПа выше 60 °С.

Аппараты по расположению подразделяются на:

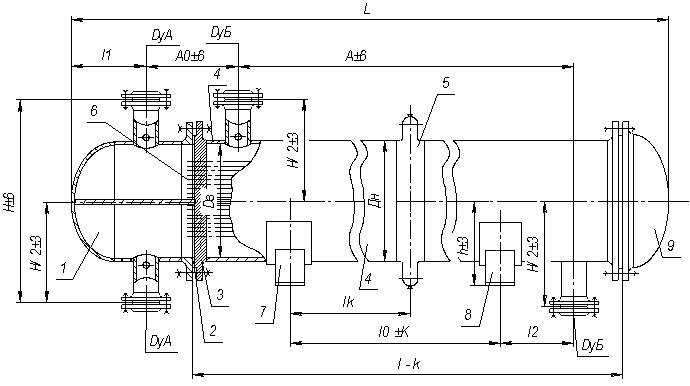

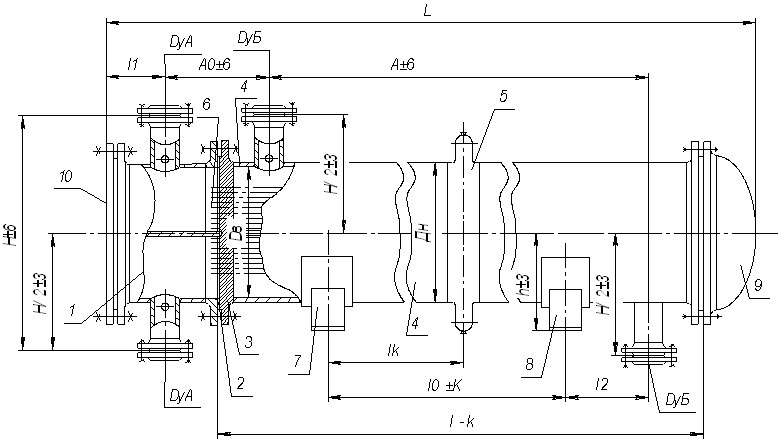

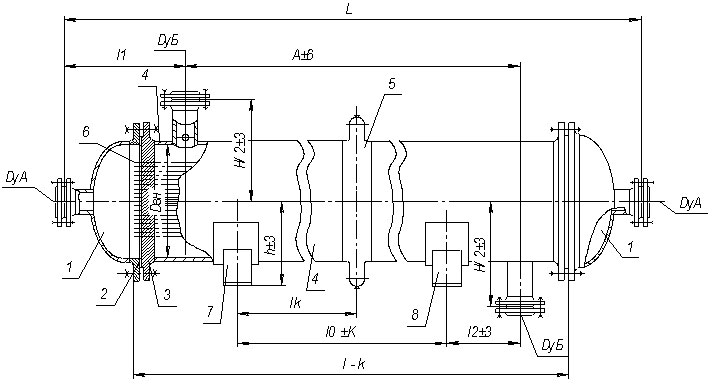

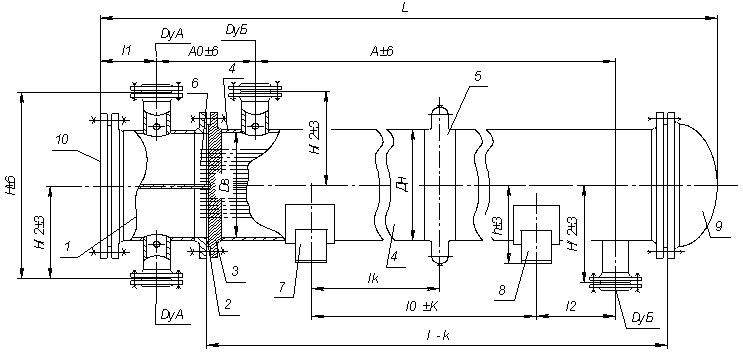

Г - горизонтальные (ТНГ, ТКГ, ХНГ, ХКГ, КНГ, ККГ);

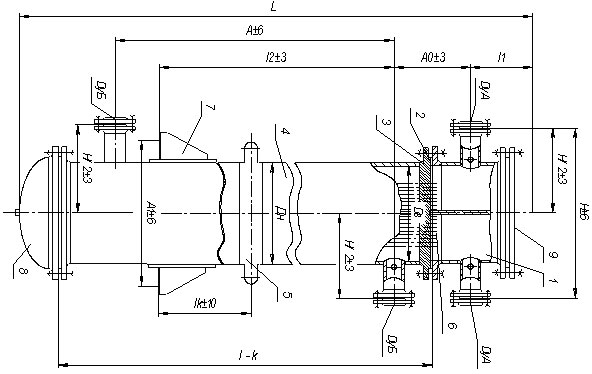

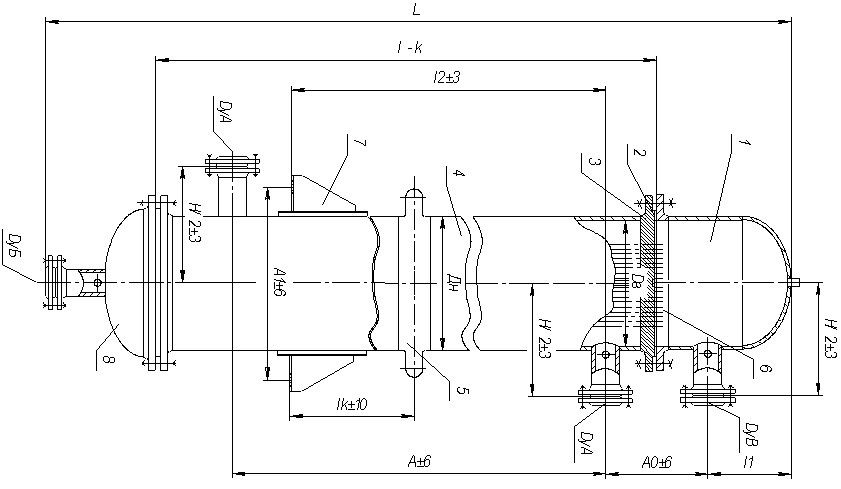

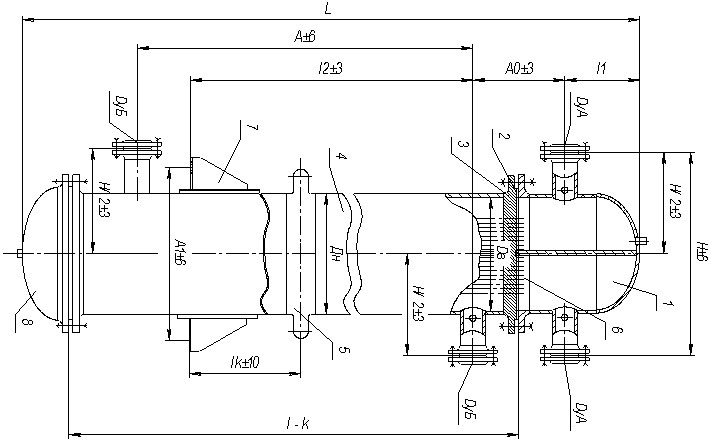

В - вертикальные (ТНВ, ТКВ, ХНВ, ХКВ, КНВ, ККВ, ИНВ, ИКВ).

Испарители должны изготавливаться в следующих исполнениях:

1 - с жидким, газообразным, парогазовым или парожидкостным теплоносителем (ИН-1, ИК-1);
2 - с паровым теплоносителем (ИН-2, ИК-2).

В аппаратах применяются гладкие (Г) теплообменные трубы. В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменных труб с накатными кольцевыми канавками. В вертикальных конденсаторах, а также в вертикальных испарителях с паровым теплоносителем применяются трубы только с гладкими стенками. Диафрагмированные трубы не допускается применять для сред, вызывающих коррозионное растрескивание. Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение (У) и (Т), категория изделия 1 по ГОСТ 15150.

Аппараты рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
