Аппараты теплообменные кожухотрубчатые специального назначения. Конденсаторы вакуумные

Теплообменники кожухотрубные – конденсаторы вакуумные (далее аппараты) с неподвижными трубными решетками типа КВН, с неподвижными трубными решетками и температурным компенсатором на кожухе типа КВК и их модификации предназначены для конденсации сред под вакуумом в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок. Конденсаторы изготавливаются двух видов: горизонтальные и вертикальные.

В зависимости от конструкции конденсаторы горизонтальные могут изготавливаться в четырех исполнениях:

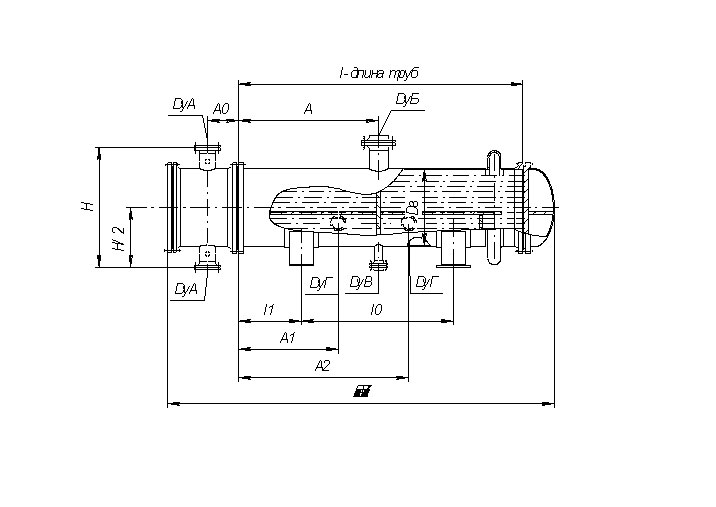

• исполнение 1 – с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм при длине теплообменных труб 3000 и 4000 мм, показан на рисунке 1;
• исполнение 2 – с разъемной распределительной камерой, плоской крышкой и кожухом диаметров 800-1200 мм при длине теплообменных труб 6000 мм, показан на рисунке 2;

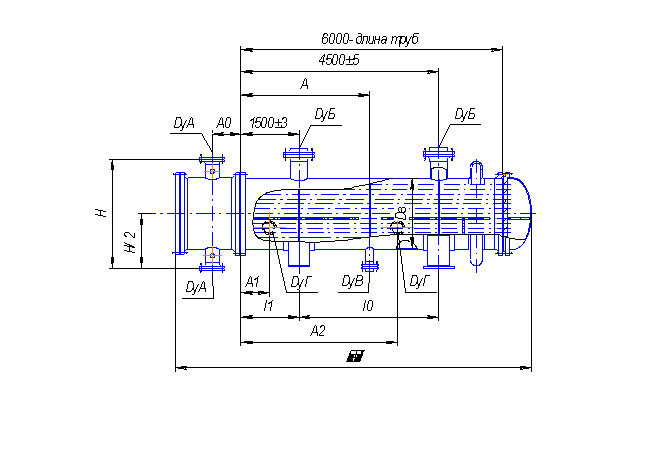

• исполнение 3 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400…2000 мм при длине теплообменных труб 3000 и 4000 мм, показан на рисунке 3;

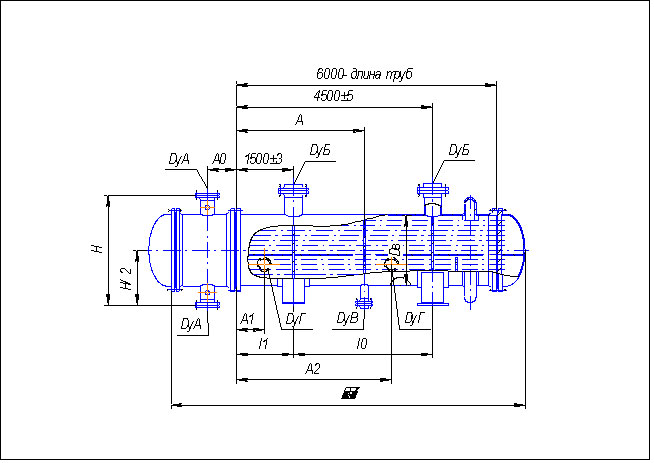

• исполнение 4 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400…2000 мм при длине теплообменных труб 6000 мм, показано на рисунке 4.

Конденсаторы вертикальные с диаметром кожуха 600…1200 мм выполняются со смещенным трубным пучком, с диаметром кожуха 1400…2000 мм с расширением кожуха в зоне входа пара.

В зависимости от конструкции распределительных камер конденсаторы вертикальные могут изготавливаться двух исполнений:

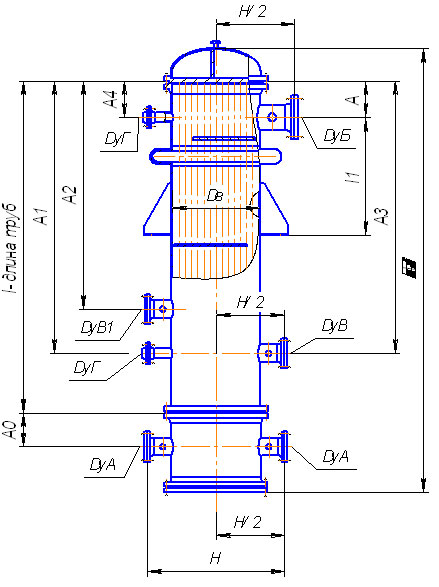

• исполнение 1 – с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600…1200 мм, смотрите рисунок 5;
• исполнение 2 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400…2000 мм, смотрите рисунок 6.

В конденсаторах применяются теплообменные трубы как гладкие (Г), так и диафрагмированные (Д) с накатными кольцевыми канавками. Конденсаторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ 15150. Конденсаторы рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
